U poljima koja se brzo napredujuradarski i komunikacijski sustavi, postizanje optimalnih performansi često ovisi o naizgled jednostavnom pitanju: Koliko su dobro vaše komponente koje upravljaju kritičnim zadacimapodudaranje impedancijeitransformacija signala? Ovdje RF širokopojasni transformatori, posebno oni s specifičnim omjerima impedancije poput1:1ili1:4, igrajte glavnu ulogu. Oni nisu samo pomoćne komponente, već često i neznani heroji osiguravaju integritet signala u širokom frekvencijskom spektru.
Okosnica modernih RF sustava: više od samo transformacije
RF širokopojasni transformatori su temeljni u oblikovanju performansi različitih aplikacija, od sofisticiranihradarske sustavedo svakodnevnogkomunikacijska infrastruktura. Njihova se primarna uloga vrti oko:
Podudaranje impedancije: Osiguravanje maksimalnog prijenosa snage između faza kruga s različitim impedancijama, minimiziranjem refleksija signala i očuvanjem čvrstoće signala.
Uravnotežena - neuravnotežena (balun) konverzija: Olakšavanje prijelaza između pojedinačnih - završenih i diferencijalnih signala, što je ključno za imunitet buke u visokim - podacima o brzini i RF komunikacijama.
Izolacija: Pružanje DC izolacije između faza kruga, istovremeno omogućavajući prolazak izmjeničnih signala, što štiti osjetljive komponente od naponskih šiljaka.
Na učinkovitost ovih transformatora snažno utječe njihovomjer impedancijeifrekvencijski odziv. Na primjer, a1: 1 Transformator omjera impedanciječesto se koristi za skaliranje i izolaciju napona unutar iste razine impedance3, dok je a1: 4 RF omjer transformatoraobično se koristi za podudaranje impedancije između, recimo, izvora od 50Ω i opterećenja od 200Ω.
Guranje granica: kritična uloga propusnosti
Moderni sustavi zahtijevaju transformatore koji se dosljedno izvode u rasponu širokih frekvencija. Uzmimo za primjer specifikacijuRF Transformatori 1MHz do 8,5 GHz. Ova nevjerojatno široka širina pojasa je ključna za:
Napredne radarske aplikacije: Moderni fazeni radar za nizove (AESA/PESA), koji se koriste u sustavima poput AN/SPY-6 (V) 1 mornaričkog radara ili Avioonike F-35, zahtijevaju distribuciju brojnih T/R modula u velikim strukturama. Ovdje,RF nad vlaknima (RFOF)Rješenja se ponekad integriraju s RF transformatorima kako bi se prevladale značajne probleme s gubitkom signala i težine povezanim s tradicionalnim koaksijalnim kablovima na visokim frekvencijama (npr. X, KU, KA pojasevima).
5G infrastruktura i wifi 6: Poticanje prema višim stopama podataka i šire pokrivenosti u Sub-6GHz 5G mrežama i WiFi 6 sustavima oslanja se na komponente koje mogu podnijeti široke propusne širine s malim gubitkom umetanja.
Ispitna i mjerna oprema: Precizna oprema zahtijeva transformatore koji precizno obrađuju signale bez uvođenja značajnih izobličenja u čitavom bendu od interesa.
Precizni inženjering koji stoji iza RF transformatora
Dizajn transformatora koji održava performanse od MHz do GHz nije mali podvig. To uključuje prevladavanje izazova poputminimiziranje gubitka umetanja(npr., nizak od 0,24 dB tipa u nekim modelima), upravljanjeneravnoteža faza(npr. ± 6 stupnjeva tipka) i osiguravanje izvrsnogravnoteža amplitude(npr. ± 0,8dB Typ).
Napredni materijali i tehnike konstrukcije su ključni:
LTCC (nisko - Temperatura CO - pucana keramika) Tehnologija: Koristi se u nekim ultra - minijaturnim transformatorima (npr. 0402 Veličina: 1mm x 0,5mm x 0,37mm) za robusne performanse u teškim okruženjima i stabilno visoko - frekvencijski odziv.
Konstrukcija jezgre i žice: Pruža široku širinu pojasa (npr. 4,5MHz do 3000MHz) i dobro zajedničko - odbacivanje načina rada (npr. 26DB TIP) u nešto većim paketima.
Napredni magnetski materijali: Izbor osnovnog materijala (npr. Ferit) je presudan za postizanje visoke učinkovitosti magnetske spajanja i široke performanse propusnosti.
Nadalje,otpornost na okolišnajvažnija je za aplikacije koje se suočavaju s ekstremnim uvjetima. Komponente će možda trebati pouzdano raditi prekoTemperaturni raspon od -40 stupnjeva do +125 stupnjaili čak širi i izdržavaju mehanički udar i vibracije, posebno uAutomotive (AEC - Q200 kompatibilan), zrakoplovne ili obrambene aplikacije.
Odabir pravog transformatora: Sve se odnosi na aplikaciju
Odabir između a1: 1 impedancija RF transformatori a1: 4 RF omjer transformatoraU velikoj mjeri ovisi o vašim specifičnim potrebama kruga.
1: 1 Transformatori: Idealno za aplikacije koje zahtijevaju izolaciju bez promjene impedancije, kao što su u nekim Balun konfiguracijama za uravnotežena pojačala ili pružanje DC izolacije u RF linijama.
1: 4 Transformatora: Bitno za koračnu impedanciju između standardnih vrijednosti (npr. 50Ω do 200Ω), obično se nalaze u mrežama za hranjenje antena, ulazima/izlazima pojačala i sklopovima za podudaranje impedancije.
Osim omjera, kriteriji za odabir ključeva uključuju:
Širina pojasa (3DB ili 1DB): Osigurajte da pokriva cjelokupni raspon operativnih frekvencija.
Gubitak umetanja: Niže je bolje, posebno u niskoj - napajanju ili prijemnika prednjeg - krajnjim aplikacijama.
Upravljanje napajanjem: Treba li upravljati RF snagom u vašem sustavu (npr. Do 2W u nekim keramičkim transformatorima)
Fazna i amplitudna ravnoteža: Kritično za integritet diferencijalnog signala.
Faktor veličine i oblika: Ograničenja prostora na ploči često pokreću potrebu za minijaturnim SMT paketima.
Budućnost je integrirana i zahtjevna
Trend u RF sustavima je prema većoj integraciji, višim frekvencijama i složenijim funkcionalnostima. Aplikacije u nastajanju poputAutomobilski radar (77GHz), 5g mmwave, iSatelitske komunikacije (npr. Low - Zemaljske orbite sazviježđa)guraju granice onoga što je moguće. To povećava potražnju za širokopojasnim komponentama koje nude ne samo performanse, već ipouzdanostiUčinkovitost veličine.
Shinhom: Vaš partner za precizne RF širokopojasne transformatore
U Shinhomu razumijemo ove zamršene izazove. Naša predanost preciznom inženjerstvu ogleda se u našem rasponuRF širokopojasni transformatori, dizajniran da udovolji strogim zahtjevima modernogradarski i komunikacijski sustavi.

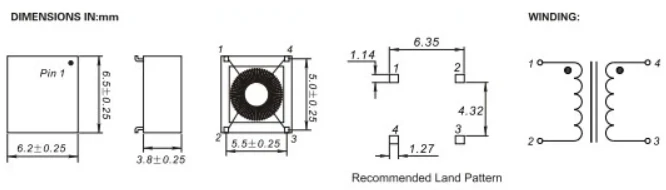

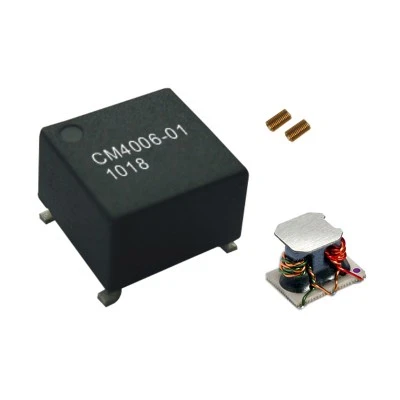

☞ Istražite našu seriju CM4006 i UWB seriju, koja značajka:
Izuzetno široka širina pojasa: Naša UWB serija, na primjer, pokriva impresivan raspon frekvencije od1MHz do 8,5 GHz, što ga čini prikladnim za tradicionalne i rezanje - rubnih aplikacija.
Višestruki omjeri impedancije: Nudimo standardne omjere, uključujući1:1i1:4, pružanje fleksibilnosti za vaše različite dizajnerske potrebe.
Niski gubitak umetanja i izvrsne performanse: Dizajniran za minimalnu degradaciju signala i pouzdan rad u vašim sustavima.
Robusna konstrukcija: Izgrađena za pouzdano djelovanje u zahtjevnim okolišnim uvjetima.
Spremni za poboljšanje performansi vašeg sustava s pouzdanim, visokim - performansama RF transformatora? Kontaktirajte nas danas nasales@shinhom.com.cnraspravljati o vašim specifičnim zahtjevima ili zatražiti detaljne specifikacije. Neka naše komponente budu rješenje za vaše najizazovnije zagonetke signala.
