U modernim audio sustavima, kvaliteta prijenosa signala izravno određuje konačnu zvučnu izvedbu.Međutim, inženjeri se često suočavaju s izazovima tijekom dizajna i integracije audio opreme, uključujući slabljenje signala, neusklađenost impedancije i smetnje buke uzrokovane petljama uzemljenja. Ovi problemi postaju posebno kritični u krugovima pojačala visoke-vjernosti i elektroničkim uređajima visoke-pouzdanosti gdje je potreban čist prijenos signala.Transformator audio pogonajedna je od ključnih komponenti osmišljenih za rješavanje ovih izazova. Kao bitan dio putanje audio signala, djeluje kao signalni most osiguravajući spajanje audio signala, usklađivanje impedancije i električnu izolaciju kako bi se osigurao stabilan i visoko{1}}kvalitetan audio prijenos.
Tri ključne primjene transformatora audio pogona
Primjena 1: Usklađivanje impedancije između pojačala i zvučnika
Inženjerski izazov:Pojačala i zvučnici obično imaju različite razine impedancije. Na primjer, zvučnici obično koriste impedanciju od 4Ω ili 8Ω. Izravna veza može uzrokovati gubitak signala i rasipanje energije. Pojačalo ne može isporučiti svoju punu izlaznu snagu. To može smanjiti performanse zvuka, uključujući dinamički raspon, detalje zvuka i ukupnu jasnoću.
Otopina:TheTransformator audio pogona serije SHINHOM LCHB-3Wpruža učinkovito usklađivanje impedancije kroz dizajn optimiziranog omjera zavoja.
Pretvara izlaznu impedanciju pojačala u odgovarajuću razinu za opterećenje zvučnika. Ovo poboljšava učinkovitost prijenosa energije i smanjuje gubitak signala.
Sa stabilnom strukturom magnetske jezgre i dizajnom s-niskim gubicima, Audio Transformer održava jasan prijenos zvuka i čuva detalje zvuka.
U krugovima pojačala radi kao transformator pojačala (izlazni transformator) za poboljšanje audio performansi.
Primjena 2: Izolacija buke petlje uzemljenja u audiosustavima s više-uređaja
Inženjerski izazov: Profesionalni audio sustavi često uključuju više uređaja, poput mikseta, pojačala i audio procesora.
Kad su ovi uređaji spojeni na različite izvore napajanja, može doći do razlike potencijala uzemljenja. Struja uzemljenja može unijeti šum od 50 Hz/60 Hz u audio signal. Taj šum smanjuje omjer signala-na-šum i utječe na kvalitetu zvuka, posebno u-audioprijenosu na velike udaljenosti.
Otopina:TheSHINHOM LCHB-3W serija PCB audio transformatoraosigurava električnu izolaciju između ulaznih i izlaznih krugova. Razbija petlju uzemljenja i sprječava ulazak struje šuma u put audio signala. Transformator omogućuje čisti prijenos signala s niskim izobličenjem.
Pogodan je za:
- Profesionalna audio oprema
- Audio sučelja
- Komunikacijski sustavi
- Industrijske audio aplikacije
Primjena 3: Međustupanjsko spajanje i izolacija istosmjerne struje u krugovima pojačala
Inženjerski izazov:Više{0}}stupanjska pojačala zahtijevaju da svaki stupanj radi na stabilnoj točki prednapona istosmjerne struje. Ako istosmjerni napon prelazi s jednog stupnja na drugi, može pomaknuti radnu točku. To može uzrokovati:
- Izobličenje signala
- Nestabilan rad
- Oštećenje komponente
Otopina: Audio Drive Transformer prenosi audio signale kroz magnetsko spajanje. Izolirani primarni i sekundarni namoti blokiraju istosmjerne komponente i održavaju stabilan rad za svaki stupanj pojačala. Također osigurava usklađivanje impedancije između različitih stupnjeva pojačala.Audio transformator serije SHINHOM LCHB-3Wprikladan je za aplikacije međustupanjskog spajanja. Njegova stabilna magnetska struktura i niske karakteristike gubitka signala pomažu u održavanju prijenosa zvuka visoke -vjernosti.
Zašto odabrati SHINHOM LCHB-3W seriju?
- Kompaktan dizajn nosača PCB-a

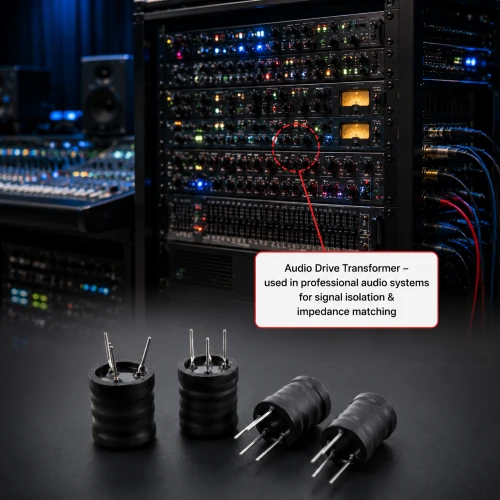

PCB montažni audio transformator koristi 3-Pin Transformer dizajn kroz otvor. Lako se postavlja, pruža snažnu mehaničku potporu i štedi prostor na PCB-u.
- Stabilan prijenos audio signala
Optimizirana magnetska jezgra omogućuje niske gubitke i visoko{0}}vjerodostojno spajanje signala preko audio frekvencijskog raspona. Pomaže u održavanju jasne i točne kvalitete zvuka.
-
Široka radna temperatura
Transformator radi od -40 stupnjeva do +105 stupnjeva. Pouzdano radi u profesionalnoj audio opremi, industrijskoj elektronici i komunikacijskim sustavima.
- Usklađenost s okolišem
Proizvod je u skladu sa standardima zaštite okoliša RoHS, -bez halogena i REACH.
-
Podrška za prilagođeni dizajn
Kao iskusni proizvođač transformatora audio pogona i proizvođač audio transformatora po narudžbi, SHINHOM pruža prilagođena rješenja. Električne specifikacije, dimenzije i strukture namota mogu se prilagoditi različitim zahtjevima primjene.
Prilagođena rješenja – Pronađite pravi transformator za svoju primjenu
Svaka audio aplikacija ima različite zahtjeve za struju i prijenos signala. Rad transformatora ovisi o impedanciji izvora, kapacitetu opterećenja i otporu. Kao profesionalni proizvođač audio transformatora po narudžbi, SHINHOM nudi sljedeće usluge prilagodbe:
- Prilagođeni električni parametri (impedancija, omjer okretaja, induktivnost itd.)
- Prilagođene mehaničke dimenzije i rasporedi pinova
- Različite opcije materijala jezgre
- OEM proizvodna rješenja
Naš inženjerski tim može pružiti pravo rješenje transformatora na temelju vaših specifičnih zahtjeva primjene.
Dobijte tehničku podršku i informacije o proizvodu
Trebate više informacija o Transformator audio pogona serije LCHB-3W?
Kontaktirajte nas za:
- Detaljne električne specifikacije
- Strojarski crteži
- Uzorci proizvoda
- Podrška za prilagođeni dizajn
- Tehničko savjetovanje
Posjetite našu stranicu proizvoda ili kontaktirajte SHINHOM inženjerski tim još danas.
