Induktor s ravnom žicom

Induktor s ravnom žicom

1. Znanstveno i razumno planiranje prostorne suradnje: namot induktivne zavojnice ravne žice je tijesan i ravan između zavoja, što povećava efektivnu površinu poprečnog presjeka žice i u potpunosti iskorištava ograničeni prostor za sklapanje magnetske jezgre za postizanje najniži DCR pod istim volumenom, uvelike smanjujući gubitak bakra u proizvodu i povećavajući struju porasta temperature proizvoda.

2. Oblik magnetske jezgre temeljito surađuje s planiranjem zavojnice, a curenje magnetskog polja je smanjeno na minimum, postižući bolji učinak zaštite od tradicionalne induktivnosti zakrpa.

3. Magnetska jezgra je lijevana pod pritiskom od legure metala, što smanjuje magnetski gubitak proizvoda na minimum i ima karakteristiku struje zasićenja koju tradicionalni induktori ne mogu prevladati.

4. Jezgreni stup može proizvoljno prilagoditi zračni raspor kako bi se postigao veći udar struje.

5. Vodi izravno iz igle kao terminala za zavarivanje, može u potpunosti spriječiti pojavu otvaranja proizvoda.

6. Zavojnica je namotana AIW emajliranom bakrenom žicom C-grade, sa super otpornošću na otapala, toplinskom stabilnošću, visokom razgradnjom omekšavanja, otpornošću na zračenje, otpornošću na smrzavanje.

7. Posebna struktura zračnog raspora u magnetskoj jezgri, čak i ako struja premašuje dodatnu skalu, neće dovesti do naglog smanjenja induktiviteta, što može spriječiti niz problema uzrokovanih strujnim preopterećenjem.

8. Obrada površinskog premaza, izvrsna izolacijska funkcija.

Prijave:

Prikladno za jednofazne i višefazne pretvarače ili visokoučinkovite DC-DC pretvarače za filtrirane audio aplikacije, kao i za pojačane pretvarače visoke struje.

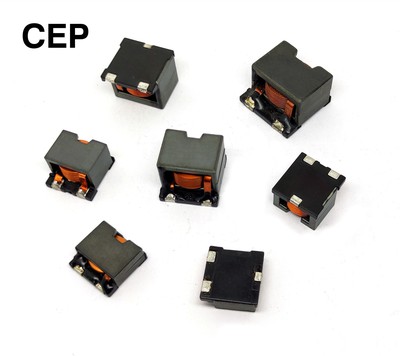

Obitelj CEP

Induktori velike struje

OSOBINE:

· Kompaktna veličina pomoću ravne žice i tipa SMD

·Nizak nivo buke zračenja zahvaljujući magnetski oklopljenoj konstrukciji

·Jaka struja

· Nizak otpor

·Radna temperatura i temperatura skladištenja: -40 stupanj - +105 stupanj .

PRIMJENE:

· Visoko učinkoviti DC/DC pretvarači

· Jednofazni i polifazni pretvarači dolara

· Filter za audio aplikacije

·Optimizirano za aplikacije pojačanja visoke struje

Serije u ovoj obitelji

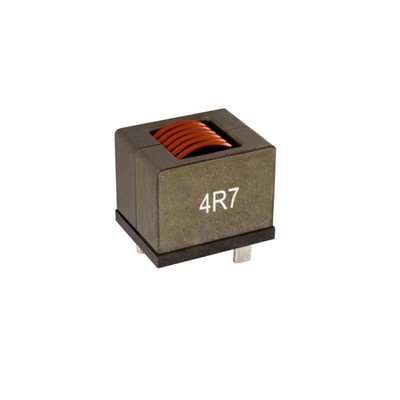

Obitelj DEP

Induktor s velikom strujom kroz otvor

OSOBINE:

· Rad na visokoj temperaturi, do 180 stupnjeva kontinuirano bez starenja

· Nizak DCR za minimiziranje gubitaka i smanjenje porasta temperature

· Tehnologija jezgre od legure željeza u prahu osigurava stabilnu induktivnost i

zasićenje iznad radne temperature sa zadovoljavajućim gubicima u jezgri

· Blago zasićenje daje predvidljivo smanjenje induktiviteta s povećanjem

Istosmjerna struja neovisna o temperaturi

· Standardni terminal je ogoljen i pokositren za montažu kroz rupu

ali i druge konfiguracije terminala kao što su goli bakar, SMD i tisak

prikladna igla dostupna je na zahtjev

· Dostupne su prilagođene opcije

PRIMJENE:

· Primjena pri visokim strujama i temperaturama

· DC/DC pretvarači

· Prigušivanje buke motora velike struje i prekidanja

· Inverteri

Serije u ovoj obitelji

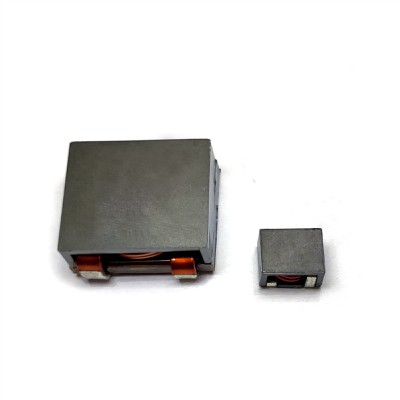

Obitelj LPA

Induktori velike struje

OSOBINE:

· Kompaktna veličina pomoću ravne žice i tipa SMD

·Nizak nivo buke zračenja zahvaljujući magnetski oklopljenoj konstrukciji

·Jaka struja

· Nizak otpor

·Radna temperatura i temperatura skladištenja: -40 stupanj - +125 stupanj .

PRIMJENE:

· Visoko učinkoviti DC/DC pretvarači

· Jednofazni i polifazni pretvarači dolara

· Filter za audio aplikacije

·Optimizirano za aplikacije pojačanja visoke struje

Serije u ovoj obitelji

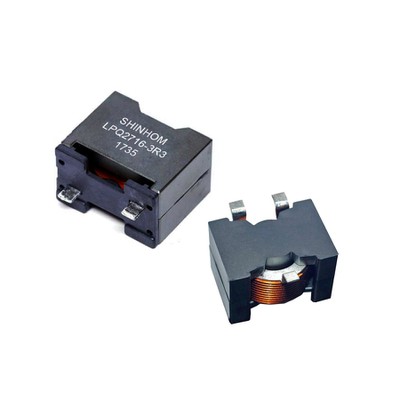

Obitelj LPQ

Induktori velike struje

OSOBINE:

·Idealno za korištenje u aplikacijama klase D

·Namoti od ravne žice pružaju iznimno nizak istosmjerni i izmjenični otpor

·Okomita montaža osigurava mali otisak

·Dizajniran za aplikacije s visokostrujnim napajanjem s strujom zasićenja do preko 100 A

·Radna temperatura i temperatura skladištenja: -40 stupanj - +125 stupanj .

PRIMJENE:

· Visoko učinkoviti DC/DC pretvarači

· Jednofazni i polifazni pretvarači dolara

· Filter za audio aplikacije

·Optimizirano za aplikacije pojačanja visoke struje

Serije u ovoj obitelji

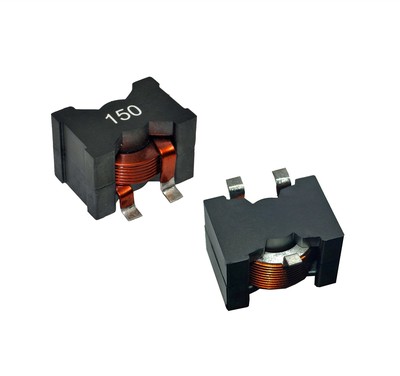

Obitelj SPQ

Induktori velike struje

OSOBINE:

·Idealno za korištenje u aplikacijama klase D

·Namoti od ravne žice pružaju iznimno nizak istosmjerni i izmjenični otpor

·Okomita montaža osigurava mali otisak

·Dizajniran za aplikacije s visokostrujnim napajanjem s strujom zasićenja do preko 100 A

·Radna temperatura i temperatura skladištenja: -40 stupanj - +125 stupanj .

PRIMJENE:

· Visoko učinkoviti DC/DC pretvarači

· Jednofazni i polifazni pretvarači dolara

· Filter za audio aplikacije

·Optimizirano za aplikacije pojačanja visoke struje

Serije u ovoj obitelji

Shinhom je posvećen postavljanju visoke letvice izvrsnosti za industrije koje integriraju ili koriste magnetske tehnologije u našimInduktor s ravnom žicomproizvoda.
